產品特點

SRH100203過孔滑環

特點：SRH100203過孔滑環過孔滑環完全滿足360度無限制旋轉的動力、控制及數字信號混合傳輸；全盛過孔滑環采用先進的纖刷技術，免維護，無需潤滑油；每路多點接觸，低接觸壓力，低噪音和低接觸磨損，超長的使用壽命；標準化、模塊化設計，產品規格齊全，并能為客戶量身定制所需要的產品。

可選項：額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、專用導線、導線出口方向、導線長度、防護等級、端子類型

典型應用：工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、試驗設備、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備等。

電氣技術指標

參數	數值
參數	功率	信號
額定電壓	380VAC	240VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥500MΩ/500VDC
導線規格	AWG16鍍錫鐵氟龍或PVC絕緣	AWG22鍍銀鐵氟龍絕緣
導線長度	標準500mm
絕緣強度	500VAC@50Hz,60s
動態電阻變化值	＜0.01Ω

機械技術指標

參數	數值
	功率	信號
工作速度	0~500 rpm
工作溫度	-20℃ - +80℃
工作濕度	60%RH 或更高
接觸材料	貴金屬
殼體材料	工程塑料或鋁合金
力距	6環產品為0.1N/m,每增加6環加0.03N/m
防護等級	IP51

滑環安裝說明:

■ 因我們的帽型滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定；

注意事項:

■ 滑環環體不得作承重用，環體導線也不得承受外部控力；
■ 在滑環安裝時，務必要保護好導線，避免因?qū)w絕緣層損壞而影響產品品質；
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施。

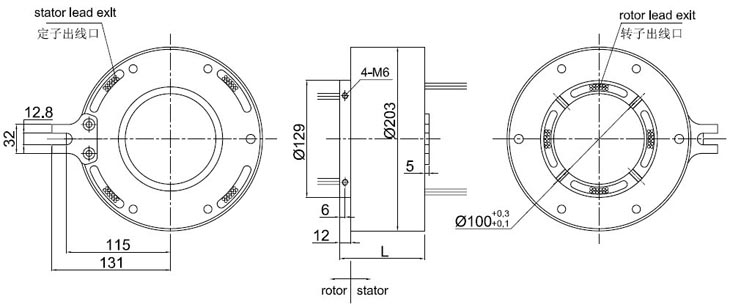

規格表

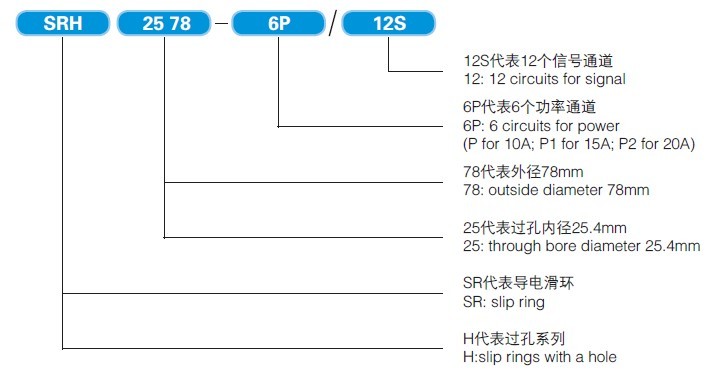

滑環型號	長度（L=mm）	額定電流		總環道
滑環型號	長度（L=mm）	功率P(10A、15A或20A)	信號S(5A)	總環道
SRH100203-6P	93.5	6	—	6
SRH100203-10S	93.5	—	10	10
SRH100203-12P	125	12	—	12
SRH100203-6P/10S	125	6	10	16
SRH100203-20S	125	—	20	20
SRH100203-18P	156.5	18	—	18
SRH100203-12P/10S	156.5	12	10	22
SRH100203-6P/20S	156.5	6	20	26
SRH100203-30S	156.5	—	30	30
SRH100203-24P	188	24	—	24
SRH100203-18P/10S	188	18	10	28
SRH100203-12P/20S	188	12	20	32
SRH100203-6P/30S	188	6	30	36
SRH100203-40S	188	—	40	40
SRH100203-30P	219.5	30	—	30
SRH100203-24P/10S	219.5	24	10	34
SRH100203-18P/20S	219.5	18	20	38
SRH100203-12P/30S	219.5	12	30	42
SRH100203-6P/40S	219.5	6	40	46
SRH100203-50S	219.5	—	50	50
SRH100203-36P	251	36	—	36
SRH100203-30P/10S	251	30	10	40
SRH100203-24P/20S	251	24	20	44
SRH100203-18P/30S	251	18	30	48
SRH100203-12P/40S	251	12	40	52
SRH100203-6P/50S	251	6	50	56
SRH100203-60S	251	—	60	60
SRH100203-42P	282.5	42	—	42
SRH100203-36P/10S	282.5	36	10	46
SRH100203-30P/20S	282.5	30	20	50
SRH100203-24P/30S	282.5	24	30	54
SRH100203-18P/40S	282.5	18	40	58
SRH100203-12P/50S	282.5	12	50	62
SRH100203-6P/60S	282.5	6	60	66
SRH100203-70S	282.5	—	70	70
SRH100203-48P	314	48	—	48
SRH100203-42P/10S	314	42	10	52
SRH100203-36P/20S	314	36	20	56
SRH100203-30P/30S	314	30	30	60
SRH100203-24P/40S	314	24	40	64
SRH100203-18P/50S	314	18	50	68
SRH100203-12P/60S	314	12	60	72
SRH100203-6P/70S	314	6	70	76
SRH100203-80S	314	—	80	80

可按客戶需求定制到216通路

標準滑環導線色碼表 (從轉子出線開始)

色碼	紅	黃	黑	藍	綠	白	紫	灰	棕	橙	深藍	土黃
6路	1	2	3	4	5	6	-	-	-	-	-	-
12路	1	2	3	4	5	6	7	8	9	10	11	12
18路	1 13	2 14	3 15	4 16	5 17	6 18	7	8	9	10	11	12
24路	1 13	2 14	3 15	4 16	5 17	6 18	7 19	8 20	9 21	10 22	11 23	12 24
30路	1 13 25	2 14 26	3 15 27	4 16 28	5 17 29	6 18 30	7 19	8 20	9 21	10 22	11 23	12 24
36路	1 13 25	2 14 26	3 15 27	4 16 28	5 17 29	6 18 30	7 19 31	8 20 32	9 21 33	10 22 34	11 23 35	12 24 36
42路	1 13 25 37	2 14 26 38	3 15 27 39	4 16 28 40	5 17 29 41	6 18 30 42	7 19 31	8 20 32	9 21 33	10 22 34	11 23 35	12 24 36
48路	1 13 25 37	2 14 26 38	3 15 27 39	4 16 28 40	5 17 29 41	6 18 30 42	7 19 31 43	8 20 32 44	9 21 33 45	10 22 34 46	11 23 35 47	12 24 36 48
