導電滑環幾路幾通道是什么意思？
首先滑環是什么部件？
滑環由機器旋轉部分上的金屬環組成，通過固定觸點上的電刷提供連續的電氣連接，與電刷結合，可在固定導體和旋轉導體之間提供連續的電連接，可將電力和電信號從固定結構傳輸?shù)叫D(zhuǎn)結構，是機電設備的重要組成部分，滑環可用于需要無限制，間歇或連續旋轉同時傳輸功率和或數據的任何機電系統。它可以提高機械性能，簡化系統操作，導電環也稱為旋轉電接口，旋轉電連接器，集電器，旋轉接頭或電旋轉接頭，通常在滑環電動機，交流電系統和交流發電機的發電機以及包裝機械，電纜盤和風力渦輪機及各種智能設備中找到；除了傳輸功率外還可以傳輸信號，它們可用于任何旋轉物體上以傳輸信號，控制電路，或模擬或數字信號，包括在機場信標，旋轉坦克，電鏟，射電望遠鏡或定日鏡上的數據。
其次導電滑環幾路是什么意思？幾通道代表什么？
滑環是一種通過旋轉組件進行電連接的方法。從形式上講，它是一種電氣傳輸設備，它允許能量在兩個電氣旋轉部件之間流動，幾路幾通道幾環實際上是一個意思，理論上導電滑環可以做到由無數的環組成，無數的刷絲，我們知道一環就是一路，二環就是二路，同樣十環就是十路，三十環就是三十路，那么環又是什么意思呢？我們看下簡單的滑環路數：

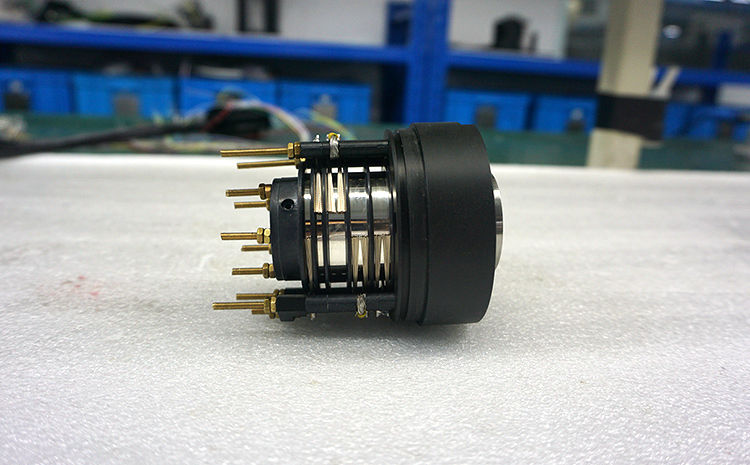

如上圖，顧名思義，環就是圓圈，圖上有5個亮亮的圈，這是5環的滑環，也叫5路滑環，中間由4個絕緣隔板擋著，每個環都是獨立的，不能干擾，不能串流或信號，5個環大小不一樣，意味著傳輸?shù)墓β室膊灰粯樱盘?hào)也不一樣，也有可能是組合式的，3路功率環和2路信號環這種叫法！

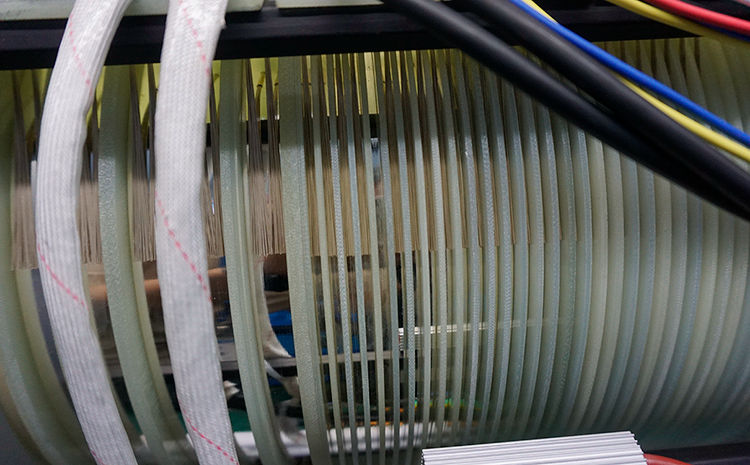

如上圖是至少35路滑環，看環數至少35環以上，還有不同的功率和信號環，并且不同的環之間必須要絕緣，信號不能用干擾，有些甚至還要屏蔽磁性，所以導電滑環就是看似簡單，實際制造的時候非常復雜和精細的，一個環節出現問題就是導致整個滑環都要報廢，損失就非常大了！
